镭烁光电专业提供进口、国产品牌激光扫描振镜产品及维修服务


激光扫描镜头系统参数:
1.1    电源电压    ±24V,最大±30V
1.2    模拟信号输入阻抗    100K±1%Ω
1.3    小步长阶妖相应时间    0.2ms
1.4    模拟位置信号输入范围    ±5V
1.5    最大扫描角度(机械角)    ±20°
1.6    线性度    99.9%，范围±20°
1.7    工作温度    0℃--40℃
1.8    重量（不会透镜）     4KG
1.9    比例漂移    最大40PPM/℃?

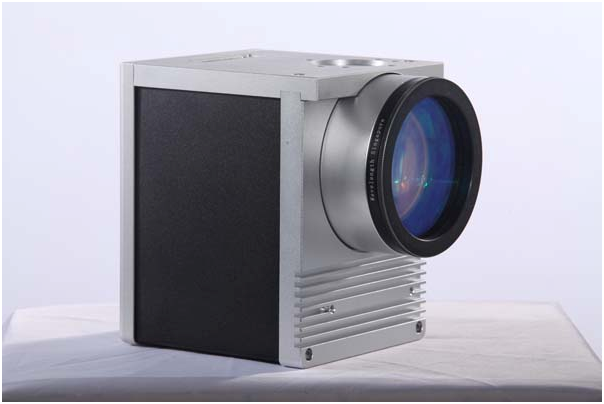

激光扫描系统，有数字(XY-100)和模拟两种接口。标准输入光标8mm-10mm，主要应用与激光打标和焊接

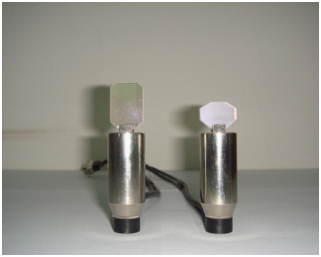

高速光学扫描振镜



 伺服驱动板参数说明:
1.1    电源电压    ±15V,最大±24V
1.2    模拟信号输入阻抗    200K±1%Ω
1.3    位置信号输出阻抗    1K±1%Ω
1.4    模拟位置信号输入范围    ±5V
1.5    位置信号输入比例系数    0.25V/deg
1.6    位置信号输出比例系数    0.25/deg
1.7    工作温度    0℃--40℃
1.8    伺服控制板尺寸    长:99mm 宽:68mm 高:27mm
.马达的电气与机械特性:
2.1    小步长阶妖相应时间    0.3ms
2.2    线性度    99.9%，范围±20°
2.3    比例漂移    最大40PPM/℃?
2.4    零漂移    最大10μRad
2.5    重复精度    8μRad
2.6    平均工作电流    1.5A
2.7    峰值电流    15A
2.8    线圈电阻    2.1Ω±10%
2.9    线圈电感    360μH ±10%
2.10    带载镜片    10-12mm光斑
2.11    转动惯性    2.6gm*cm2
2.12    最大扫描角度(机械角)    ±20°
2.13    马达的重量    260g
2.14    工作温度    0℃～40℃
